Cấu tạo máy đồng hồ treo tường & cách sửa chữa động cơ tại nhà

Bạn đã bao giờ thắc mắc điều gì làm nên những tiếng "tích tắc" đều đặn và bền bỉ trên bức tường nhà mình mỗi ngày? Việc hiểu rõ cấu tạo máy đồng hồ treo tường không chỉ giúp bạn thỏa mãn sự tò mò, mà còn đặc biệt hữu ích khi cần tự tay thay thế, sửa chữa hoặc bảo dưỡng thiết bị. Dưới góc nhìn chuyên sâu từ các chuyên gia kỹ thuật tại Đồng hồ Galle, bài viết này sẽ "mổ xẻ" chi tiết từng linh kiện bên trong, giúp bạn nắm trọn nguyên lý hoạt động của cỗ máy thời gian quen thuộc này.

1. Tổng quan về cấu tạo của đồng hồ treo tường

Để một chiếc đồng hồ vận hành trơn tru và hiển thị thời gian chính xác, nó cần sự phối hợp nhịp nhàng của rất nhiều bộ phận. Dựa trên mức độ quan tâm và mục đích tìm kiếm của người dùng, cấu tạo của đồng hồ treo tường được chia thành hai nhóm chính:

• Nhóm động cơ (Bộ máy trong): Đóng vai trò là "trái tim" điều khiển mọi hoạt động, kiểm soát độ chính xác của thời gian.

• Nhóm hiển thị và bảo vệ (Bên ngoài): Gồm mặt số, bộ kim và lớp vỏ case, có chức năng hiển thị thời gian và bảo vệ bộ máy bên trong khỏi bụi bẩn, độ ẩm.

Trong đó, phần lõi động cơ luôn là yếu tố phức tạp và được nhiều người quan tâm nhất khi thiết bị gặp trục trặc.

2. Khám phá chi tiết cấu tạo máy đồng hồ treo tường (Bộ máy Quartz)

Đại đa số đồng hồ treo tường hiện nay đều sử dụng bộ máy pin thạch anh (Quartz) nhờ ưu điểm giá thành rẻ, độ chính xác cao và dễ bảo trì. Cấu trúc lõi của động cơ đồng hồ treo tường bao gồm các linh kiện vi mạch sau:

Cấu tạo chi tiết bên trong của một bộ máy đồng hồ treo tường Quartz tiêu chuẩn

Bo mạch điện tử (IC) và Tinh thể thạch anh

Đây là bộ não chỉ huy của toàn bộ cấu tạo máy đồng hồ treo tường.

• Tinh thể thạch anh (Quartz Crystal): Có hình dáng như một chiếc âm thoa siêu nhỏ. Khi nhận được dòng điện từ pin, tinh thể này sẽ dao động ở một tần số cố định, thường là 32.768 Hz.

• Bo mạch vi mạch (IC): Vi mạch này có nhiệm vụ đếm số dao động của thạch anh. Khi đếm đủ 32.768 dao động, IC sẽ tạo ra một xung điện chuyển tới các bộ phận tiếp theo để đẩy kim giây nhích đi chính xác 1 giây.

Cuộn dây nam châm điện (Stator) và Rotor

Xung điện từ vi mạch IC sẽ được truyền tới cuộn dây (Stator), biến nó thành một nam châm điện trong một phần nhỏ của giây. Từ trường sinh ra sẽ tương tác với Rotor (một nam châm vĩnh cửu nhỏ xíu có dạng bánh răng), khiến Rotor xoay đi một góc nhất định. Đây chính là khởi nguồn của chuyển động cơ học bên trong bộ máy.

Hệ thống bánh răng truyền động

Từ chuyển động xoay của Rotor, hệ thống bánh răng nhựa (thường làm từ nhựa POM để giảm ma sát và tiếng ồn) sẽ đảm nhận nhiệm vụ phân chia tỷ lệ thời gian:

• Bánh răng truyền động chính sẽ làm quay kim giây.

• Thông qua hệ thống bánh răng giảm tốc, chuyển động được truyền tới trục kim phút (chậm hơn 60 lần) và trục kim giờ (chậm hơn 3600 lần so với kim giây).

Hộp chứa pin và núm điều chỉnh

Phần ngoại vi của khối động cơ bao gồm hộc chứa pin (thường dùng pin AA 1.5V) cung cấp năng lượng liên tục. Kế bên là cụm bánh răng gắn liền với trục xoay nhô ra phía sau, cho phép người dùng điều chỉnh thời gian bằng tay.

3. Phân loại động cơ đồng hồ treo tường phổ biến

Cùng một nguyên lý thạch anh, nhưng động cơ đồng hồ treo tường lại được chia thành hai loại mang đến trải nghiệm hoàn toàn khác biệt:

Động cơ kim giật (Stepping Motor)

Đây là loại máy truyền thống và phổ biến nhất. Vi mạch phát ra xung điện ngắt quãng (mỗi giây một lần), khiến bánh răng dịch chuyển từng nấc một.

• Ưu điểm: Tiết kiệm pin, giá thành cực rẻ.

• Nhược điểm: Tạo ra tiếng "tích tắc" đặc trưng, có thể gây khó chịu trong không gian yên tĩnh như phòng ngủ.

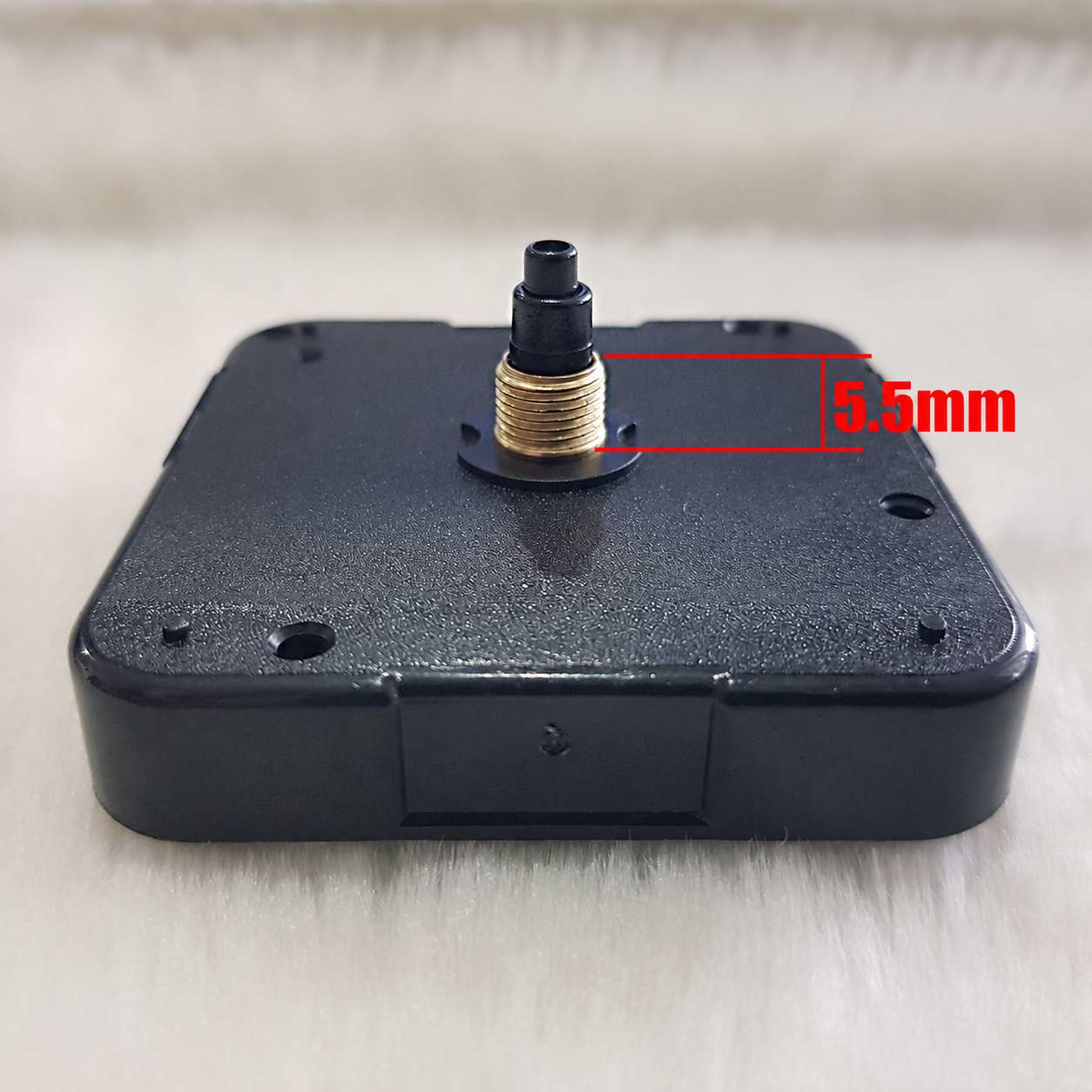

Trọn bộ động cơ đồng hồ kim giật truyền thống

Động cơ kim trôi (Sweep Motor)

Thay vì phát xung điện ngắt quãng 1 giây/lần, IC của máy kim trôi phát ra xung điện liên tục với tần số cao hơn, khiến kim giây lướt đi êm ái trên mặt số.

• Ưu điểm: Hoàn toàn tĩnh âm, không phát ra tiếng ồn, mang lại sự sang trọng.

• Nhược điểm: Tiêu thụ nhiều năng lượng hơn, pin thường nhanh hết hơn so với máy kim giật.

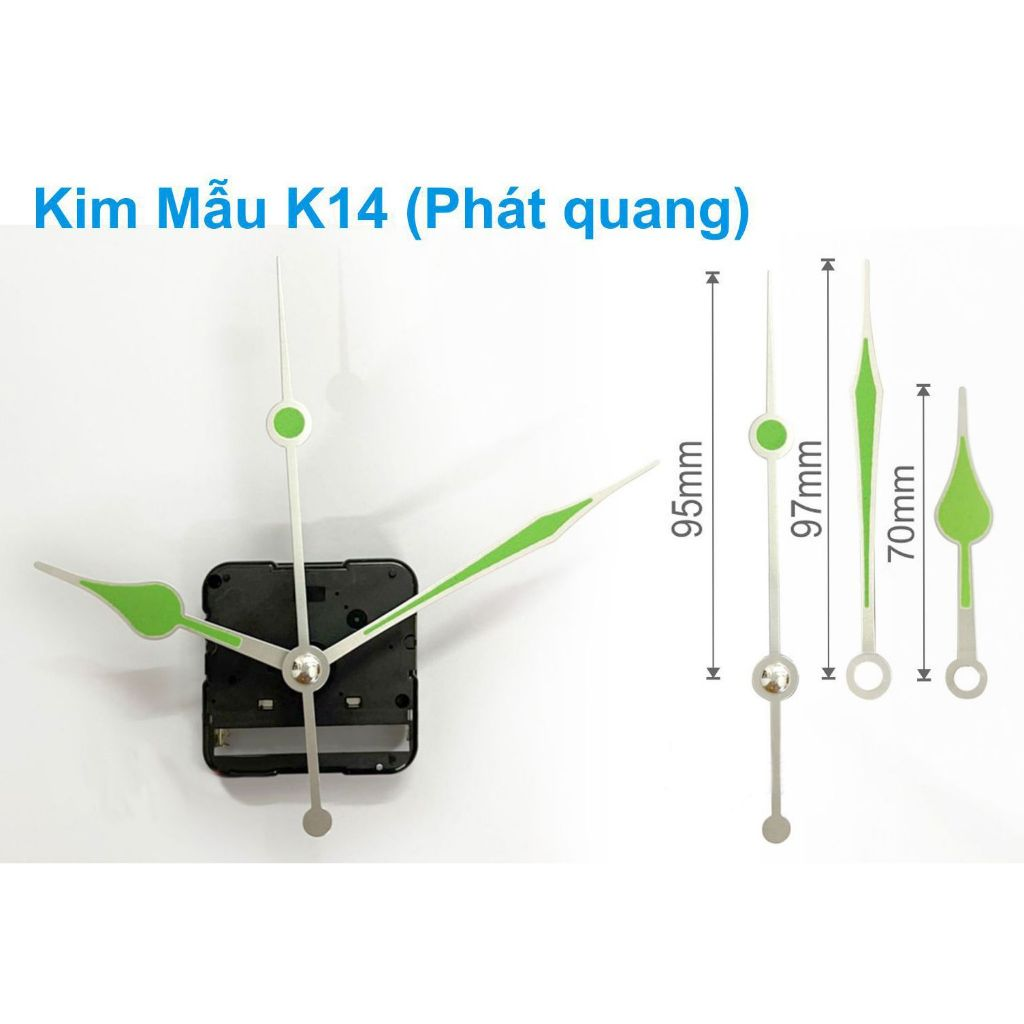

Cận cảnh bộ động cơ đồng hồ treo tường kim trôi với cơ chế vận hành êm ái

4. Các bộ phận bên ngoài kết nối với động cơ đồng hồ treo tường

Sau khi hiểu rõ lõi máy, chúng ta cùng điểm qua các thành phần bên ngoài kết nối trực tiếp với động cơ để hoàn thiện cấu tạo của đồng hồ treo tường:

• Bộ kim đồng hồ (Hands): Bao gồm kim giờ, kim phút và kim giây (có thể không có kim giây tùy thiết kế). Chúng được gắn chặt vào các trục đồng tâm nhô ra từ động cơ. Vật liệu thường là nhôm mỏng để giảm tải trọng cho máy.

• Mặt số (Dial): Tấm nền in các cọc số (Ả Rập, La Mã hoặc vạch). Nó được khoan một lỗ ở tâm để trục động cơ xuyên qua.

• Vỏ đồng hồ (Case) và Mặt kính: Khung viền (gỗ, nhựa, kim loại) có tác dụng định hình thiết kế và ôm trọn các linh kiện. Mặt kính giúp bảo vệ kim đồng hồ khỏi những tác động vật lý và bụi bẩn, giữ cho bộ máy hoạt động ổn định.

5. Dấu hiệu nhận biết máy đồng hồ bị hỏng và cách xử lý

Dù có thiết kế đơn giản và tuổi thọ trung bình lên tới 5 - 10 năm, động cơ đồng hồ treo tường vẫn có thể gặp trục trặc trong quá trình sử dụng. Để tránh làm hỏng cấu trúc bên trong, bạn cần nhận diện đúng "bệnh" và có phương án xử lý chuẩn kỹ thuật. Dưới đây là 4 lỗi thường gặp nhất và cách khắc phục chi tiết:

Lỗi 1: Kim giây rung lắc, giật lùi hoặc chỉ nhích tại chỗ

Đây là một trong những lỗi phổ biến nhất khiến chiếc đồng hồ của bạn trông như đang hoạt động nhưng thời gian lại không trôi đi.

Nguyên nhân trực quan: Bộ kim bị cong vênh chạm vào nhau (kim giây vướng kim phút), hoặc kim cạ vào mặt kính cản trở chuyển động.

Nguyên nhân từ bộ máy: Lõi vi mạch IC phát xung điện yếu, hoặc Rotor từ tính bên trong bị giảm từ lực, không đủ sức đẩy hệ thống bánh răng xoay tiếp.

Cách xử lý: Đầu tiên, hãy tháo mặt kính và quan sát góc nghiêng xem các kim có đang cọ xát vào nhau không. Nếu có, hãy dùng nhíp nhẹ nhàng uốn thẳng kim lại. Nếu bộ kim hoàn toàn bình thường, lỗi chắc chắn nằm ở vi mạch bên trong. Bạn cần tháo củ máy ra và tiến hành thay thế bằng một động cơ đồng hồ treo tường mới cùng thông số.

Lỗi 2: Đồng hồ chạy chậm dần dù vừa thay pin mới

Nhiều người dùng gặp tình trạng đồng hồ liên tục chạy sai số (chậm từ vài phút đến cả tiếng) mặc dù đã thay pin chất lượng.

Nguyên nhân: Do sử dụng lâu ngày, hệ thống bánh răng nhựa bên trong cấu tạo máy đồng hồ treo tường bị khô lớp mỡ bôi trơn chuyên dụng. Cùng với đó, bụi bẩn lọt vào qua các khe hở làm tăng ma sát, khiến động cơ phải gồng mình hoạt động và làm kim quay chậm lại.

Cách xử lý: Nếu bạn có chuyên môn, có thể tháo nắp lưng của củ máy, dùng chổi lông siêu mềm quét sạch bụi và tra một chút mỡ silicon vào bánh răng. Tuy nhiên, chuyên gia khuyến cáo không dùng dầu máy khâu hay RP7, vì các dung môi này sẽ làm giòn nứt hệ thống bánh răng nhựa. Cách tối ưu và tiết kiệm thời gian nhất vẫn là thay một củ máy thạch anh (Quartz) mới.

Lỗi 3: Đồng hồ chết máy do rò rỉ axit từ pin

Đây là lỗi hư hỏng nặng nhất, thường biến bộ máy trở thành "phế liệu" không thể phục hồi.

Dấu hiệu nhận biết: Xung quanh khoang chứa pin có các tinh thể bột màu trắng hoặc chất lỏng màu vàng ố. Máy hoàn toàn ngừng hoạt động.

Nguyên nhân: Thói quen sử dụng pin kẽm-carbon rẻ tiền hoặc để pin cạn kiệt năng lượng quá lâu trong đồng hồ. Axit từ pin rò rỉ ra ngoài, ăn mòn lớp tiếp điểm kim loại và phá hủy hoàn toàn bo mạch điện tử (IC) bên trong.

Cách xử lý:

• Mức độ nhẹ: Nếu axit chỉ mới bám ngoài tiếp điểm (lò xo), hãy tháo pin vứt bỏ, dùng tăm bông tẩm cồn y tế hoặc giấm trắng lau sạch gỉ sét, phơi khô và lắp pin mới (loại Alkaline cao cấp chống chảy nước).

• Mức độ nặng: Nếu axit đã ngấm sâu vào khe bo mạch khiến máy chết hoàn toàn, bạn bắt buộc phải thay thế bộ máy mới.

Lỗi 4: Động cơ phát ra tiếng ồn lớn, kêu "lạch cạch" bất thường

Dù là máy kim giật hay kim trôi, nếu động cơ phát ra những âm thanh cơ học lớn hơn bình thường thì đó là lời cảnh báo hỏng hóc.

Nguyên nhân: Do đồng hồ từng bị rơi rớt, va đập mạnh khiến trục bánh răng bên trong bị gãy, hoặc các răng cưa bị mài mòn, nứt vỡ lệch khỏi khớp cắn.

Cách xử lý: Với tình trạng gãy hỏng vật lý bên trong lõi máy, việc tự dán keo hoặc sửa chữa bánh răng nhựa là bất khả thi vì đòi hỏi độ chính xác vi mô. Bạn cần ghi lại kích thước trục máy (chiều dài trục kim) và mua củ máy mới tương thích để lắp vào mặt số cũ.

Lời khuyên từ chuyên gia: Các bộ máy treo tường hiện nay thường được hàn kín (nguyên khối). Do đó, khi động cơ bị hỏng vi mạch hoặc rỉ sét nặng, phương án tối ưu và tiết kiệm nhất là mua một củ máy mới cùng kích thước trục để thay thế thay vì cố gắng tháo rời sửa chữa các bánh răng nhựa.

Ngoài ra, để hạn chế tối đa các sự cố đáng tiếc, bạn nên tập thói quen kiểm tra và thay pin định kỳ 6 - 8 tháng/lần, ưu tiên sử dụng dòng pin kiềm (Alkaline) cao cấp. Nếu bạn cần hỗ trợ thay thế linh kiện chuẩn xác hoặc tìm kiếm những cỗ máy thời gian bền bỉ, tĩnh âm tuyệt đối, hãy mang thiết bị đến hệ thống đồng hồ chính hãng của Đồng hồ Galle trên toàn quốc để được kỹ thuật viên giàu kinh nghiệm hỗ trợ nhanh chóng nhất!

6. Hướng dẫn cách thay động cơ đồng hồ treo tường tại nhà

Việc tự thay động cơ đồng hồ treo tường không quá phức tạp nếu bạn thực hiện tỉ mỉ và đúng trình tự kỹ thuật. Dưới đây là quy trình 3 bước chuẩn hóa giúp bạn dễ dàng tự thao tác tại nhà:

Bước 1: Chuẩn bị các dụng cụ cần thiết

Trước khi bắt tay vào thực hiện, bạn cần chuẩn bị đầy đủ các dụng cụ sau trên một mặt phẳng sạch sẽ, có lót vải mềm để tránh làm trầy xước mặt kính đồng hồ:

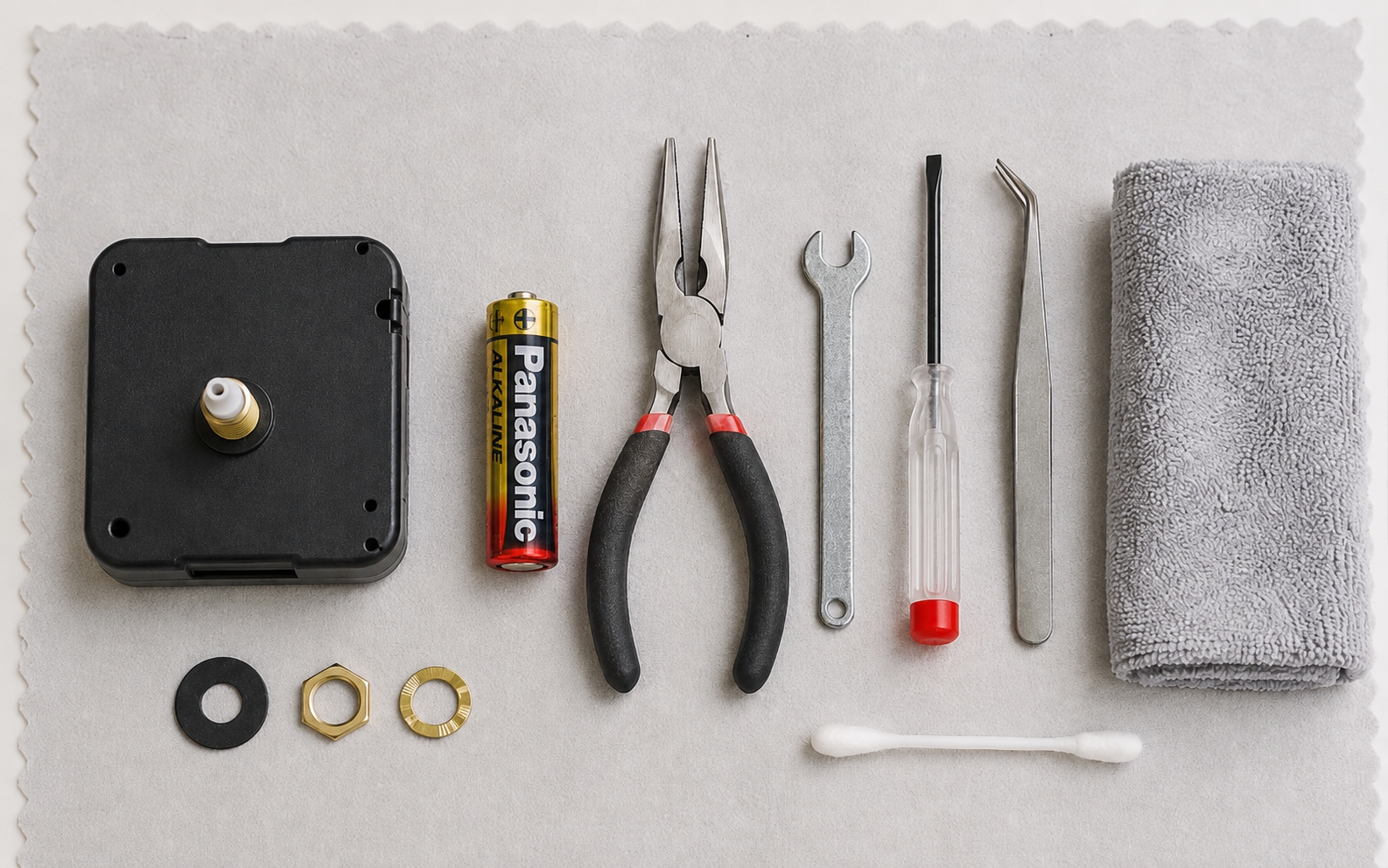

Chuẩn bị dụng cụ cần thiết trước khi tháo lắp đồng hồ

• Bộ động cơ đồng hồ treo tường mới (đã chọn đúng kích thước trục ren ở Mục 2).

• Một viên pin mới tương thích (nên chọn pin Alkaline chất lượng cao).

• Kìm mỏ nhọn nhỏ hoặc một chiếc cờ lê mini (để vặn đai ốc đồng).

• Tua vít dẹt nhỏ hoặc nhíp gắp.

• Khăn mềm ẩm và tăm bông để vệ sinh mặt số.

Bước 2: Tháo động cơ đồng hồ treo tường

Để tháo máy cũ ra mà không làm cong vênh hay xước lớp sơn của bộ kim, bạn cần áp dụng cách tháo động cơ đồng hồ treo tường theo trình tự từ ngoài vào trong như sau:

Tháo bộ kim theo thứ tự: kim dây, kim phút và kim giờ

1. Tháo mặt kính bảo vệ: Tùy từng loại vỏ, bạn dùng tua vít mở các ốc vít cố định ở mặt sau hoặc nhẹ nhàng cạy các nẫy nhựa xung quanh viền để nhấc mặt kính phía trước ra.

2. Tháo bộ kim theo thứ tự:

   • Kim giây: Dùng ngón tay giữ nhẹ tâm kim và rút thẳng đứng lên trên.

   • Kim phút và Kim giờ: Sử dụng nhíp hoặc hai ngón tay kẹp sát vào phần lỗ kim ở trục đồng, kéo lực thẳng đứng hướng lên. Lưu ý tuyệt đối không bẻ ngang hoặc lắc mạnh kẻo làm rộng lỗ kim hoặc cong trục.

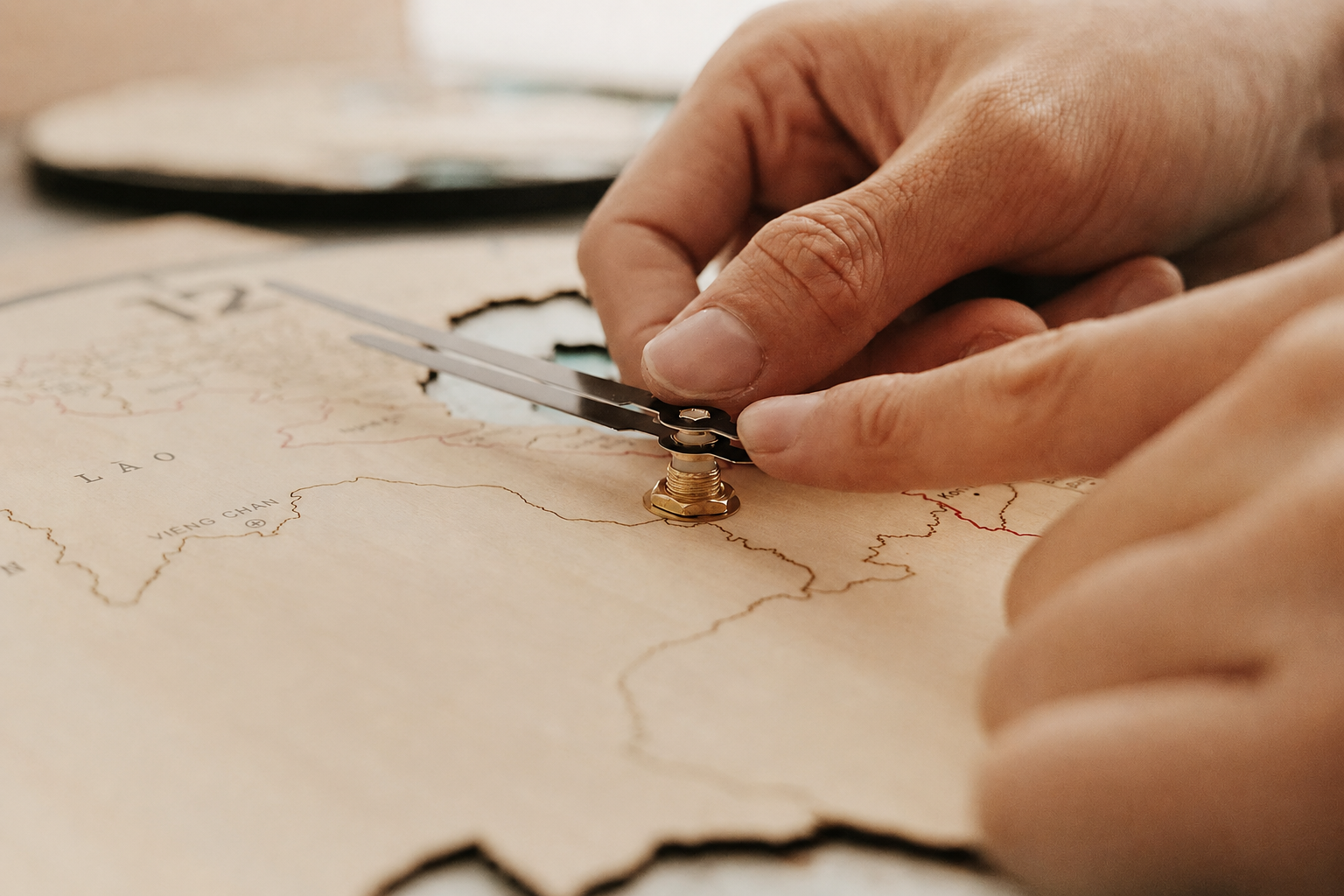

3. Vặn đai ốc và tháo rời bộ máy cũ: Dùng kìm mỏ nhọn vặn ngược chiều kim đồng hồ để tháo đai ốc lục giác (màu đồng) và vòng đệm bằng kim loại ở trục giữa mặt số. Sau khi tháo lỏng ốc, bạn nhẹ nhàng nhấc hộp máy cũ ra khỏi mặt sau của đồng hồ.

Bước 3: Lắp động cơ đồng hồ treo tường mới

Khi lắp máy mới, điều quan trọng nhất là việc căn chỉnh vị trí các kim phải đồng bộ để tránh hiện tượng kẹt kim hoặc chạy sai lệch múi giờ. Hãy áp dụng cách lắp động cơ đồng hồ treo tường theo các bước chuẩn sau:

Quan sát đồng hồ sau khi lắp pin 10-15 phút rồi mới lắp lại lên tường

1. Lắp bộ động cơ mới vào đúng vị trí: Luồn trục của bộ máy mới từ phía sau mặt đồng hồ qua lỗ khoét ở giữa. Đặt vòng đệm nhựa mềm ở mặt sau để chống xước mặt số, sau đó luồn vòng đệm kim loại và vặn đai ốc đồng ở mặt trước. Dùng kìm siết vừa tay đai ốc đồng (không siết quá chặt vì có thể làm nứt mặt số hoặc kẹt ren trục).

2. Lắp lại bộ kim theo đúng thứ tự và căn chỉnh về mốc 12 giờ:

   • Lắp kim giờ trước: Ấn nhẹ kim giờ vào trục lớn nhất ở dưới cùng. Lưu ý: Phải căn chỉnh kim giờ hướng thẳng chính xác vào mốc số 12.

   • Lắp kim phút tiếp theo: Ấn kim phút vào trục trung tâm phía trên kim giờ. Kim phút cũng phải hướng thẳng chính xác vào mốc số 12 (lúc này kim giờ và kim phút sẽ chồng khít lên nhau ở mốc 12 giờ).

   • Lắp kim giây cuối cùng: Ấn nhẹ kim giây vào trục kim nhỏ nhất ở trên cùng.

   • Kiểm tra khoảng cách: Nhìn nghiêng đồng hồ xem các kim có song song với nhau và song song với mặt số hay không. Nếu kim bị cong chạm vào nhau, hãy nắn nhẹ để chúng không ma sát khi chuyển động.

3. Lắp pin và kiểm tra hoạt động của đồng hồ: Lắp viên pin mới vào khay pin của bộ máy (chú ý đúng cực âm/dương). Dùng núm xoay bánh răng ở phía sau máy để chỉnh giờ (không dùng tay quay trực tiếp kim phía trước). Theo dõi đồng hồ chạy thử trong vòng 10 - 15 phút để đảm bảo máy vận hành trơn tru trước khi lắp lại mặt kính bảo vệ.

Việc nắm rõ cấu tạo máy đồng hồ treo tường sẽ giúp bạn chủ động hơn trong việc bảo quản và xử lý các sự cố hỏng hóc cơ bản tại nhà. Nếu bạn đang tìm kiếm những mẫu đồng hồ treo tường với bộ máy bền bỉ, tĩnh âm chuẩn Nhật Bản, hãy đến ngay các showroom của Đồng hồ Galle. Tại đây, chúng tôi không chỉ cung cấp các sản phẩm chính hãng đa dạng thiết kế, mà còn có đội ngũ kỹ thuật viên sẵn sàng hỗ trợ tư vấn bảo dưỡng tốt nhất cho mọi cỗ máy thời gian của bạn.
