Khám phá cấu tạo đồng hồ quả lắc và nguyên lý vận hành bên trong

1. Tổng quan về cấu tạo của đồng hồ quả lắc

Đồng hồ quả lắc hoạt động dựa trên sự phối hợp nhịp nhàng giữa hệ thống tạo năng lượng, truyền động, điều tiết và hiển thị. Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng liên kết thành một chu trình cơ học thống nhất.

Nhìn tổng thể, cấu tạo đồng hồ quả lắc gồm những bộ phận chính sau:

• Hệ thống tạo năng lượng: Có thể sử dụng hộp cót chứa dây cót hoặc hệ thống quả tạ kết hợp ròng rọc. Đây là nguồn năng lượng giúp bộ máy duy trì chuyển động.
• Hệ thống bánh răng truyền động: Gồm nhiều bánh răng có kích thước khác nhau, tiếp nhận năng lượng từ nguồn cung cấp và truyền chuyển động đến các bộ phận cần thiết.
• Bộ thoát (Escapement): Gồm bánh xe thoát và mỏ neo hoặc pallet. Bộ phận này kiểm soát tốc độ giải phóng năng lượng, đồng thời truyền xung lực đều đặn cho con lắc.
• Bộ phận dao động: Là con lắc hoặc quả lắc, đảm nhiệm vai trò tạo nhịp điều chỉnh cho bộ máy. Chiều dài và đặc tính dao động của con lắc có ảnh hưởng trực tiếp đến tốc độ chạy của đồng hồ.
• Hệ thống hiển thị và điểm chuông: Bao gồm mặt số, kim giờ, kim phút và tùy từng mẫu có thêm hệ thống búa, gông hoặc chuông để phát âm báo giờ.

Sự phối hợp giữa các nhóm bộ phận trên tạo nên một bộ máy vừa có khả năng lưu trữ năng lượng, vừa truyền và kiểm soát chuyển động. Vì vậy, khi tìm hiểu cấu tạo đồng hồ quả lắc, cần xem xét toàn bộ hệ thống thay vì chỉ tập trung vào phần con lắc.

Tổng quan về cấu tạo của đồng hồ quả lắc

2. Chi tiết từng bộ phận cấu thành nên bộ máy đồng hồ quả lắc

Mỗi chi tiết trong bộ máy đều giữ một vai trò nhất định đối với khả năng vận hành và độ chính xác của đồng hồ. Dưới đây là những bộ phận quan trọng nhất cần hiểu rõ khi tìm hiểu cấu tạo đồng hồ con lắc.

2.1. Con lắc (Pendulum)

Con lắc là bộ phận đặc trưng nhất của đồng hồ quả lắc, thường gồm một thanh treo và quả nặng ở phía dưới. Khi hoạt động, quả lắc dao động qua lại quanh vị trí cân bằng và tạo ra nhịp đều cho bộ máy.

Về mặt vật lý, chu kỳ dao động của con lắc phụ thuộc chủ yếu vào chiều dài của nó. Con lắc càng dài thì chu kỳ dao động càng lớn, khiến đồng hồ chạy chậm hơn; ngược lại, rút ngắn con lắc sẽ làm chu kỳ giảm và đồng hồ chạy nhanh hơn.

Việc điều chỉnh độ dài hiệu dụng của con lắc là một trong những phương pháp căn chỉnh tốc độ. Các mẫu đồng hồ cổ sử dụng con lắc dài kết hợp với bộ thoát mỏ neo cũng cho thấy vai trò quan trọng của bộ phận này trong việc nâng cao độ chính xác.

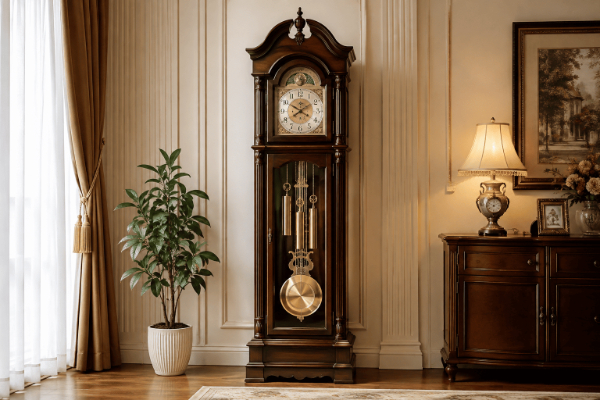

Con lắc là bộ phận đặc trưng nhất của đồng hồ quả lắc

2.2. Bộ thoát (Escapement) và mỏ neo (Anchor)

Bộ thoát là cơ cấu nằm giữa hệ thống bánh răng và con lắc, có nhiệm vụ kiểm soát cách năng lượng được giải phóng. Mỗi lần con lắc chuyển động, mỏ neo lần lượt cho phép một phần năng lượng đi qua và truyền xung lực trở lại cho con lắc. Nhờ đó, con lắc không chỉ kiểm soát tốc độ của bánh xe mà còn nhận được năng lượng cần thiết để tiếp tục dao động.

Chuyển động khóa và nhả liên tục này tạo nên âm thanh “tắc tắc” đặc trưng của đồng hồ quả lắc. Trong lịch sử chế tác đồng hồ, bộ thoát mỏ neo kết hợp với con lắc dài đã góp phần cải thiện đáng kể khả năng đo thời gian chính xác.

Bộ thoát là cơ cấu nằm giữa hệ thống bánh răng và con lắc

2.3. Hệ thống bánh răng truyền động (Gear Train)

Hệ thống bánh răng là cầu nối truyền năng lượng từ quả tạ hoặc hộp cót đến bộ thoát và hệ thống hiển thị. Các bánh răng được thiết kế với số lượng răng và tỷ lệ truyền khác nhau để kiểm soát tốc độ quay của từng trục.

Khi nguồn năng lượng được giải phóng, bánh răng đầu tiên nhận chuyển động rồi lần lượt truyền qua các bánh răng tiếp theo. Một phần chuyển động được đưa đến bộ thoát để duy trì nhịp, trong khi các bánh răng khác truyền lực đến kim giờ, kim phút và hệ thống điểm chuông nếu đồng hồ có chức năng này.

Nhờ tỷ lệ truyền động được tính toán chính xác, kim giây, kim phút và kim giờ có thể di chuyển với tốc độ khác nhau nhưng vẫn giữ mối liên hệ thống nhất.

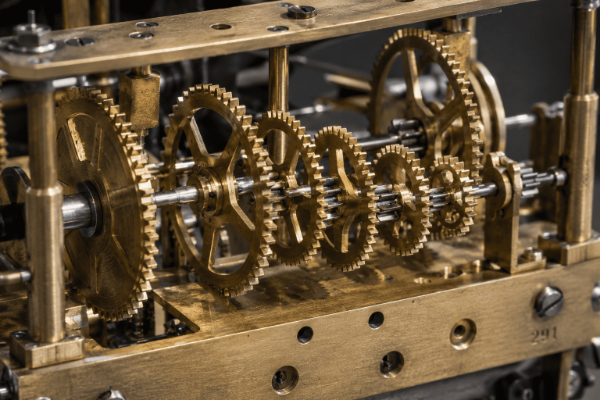

Hệ thống bánh răng truyền động

2.4. Hộp cót (Mainspring Barrel) hoặc hệ thống ròng rọc trọng tạ (Weights)

Tùy thiết kế, đồng hồ quả lắc có thể sử dụng hộp cót hoặc hệ thống quả tạ để cung cấp năng lượng cho bộ máy. Với hộp cót, năng lượng được tích trữ trong dây cót khi người dùng lên dây. Khi dây cót từ từ bung ra, năng lượng được giải phóng và truyền đến hệ thống bánh răng.

Trong khi đó, với đồng hồ sử dụng quả tạ, trọng lực kéo quả tạ đi xuống và thông qua dây cùng ròng rọc tạo ra lực kéo cho bộ máy. Các mẫu đồng hồ quả lắc dạng trọng tạ truyền thống thường sử dụng cách này.

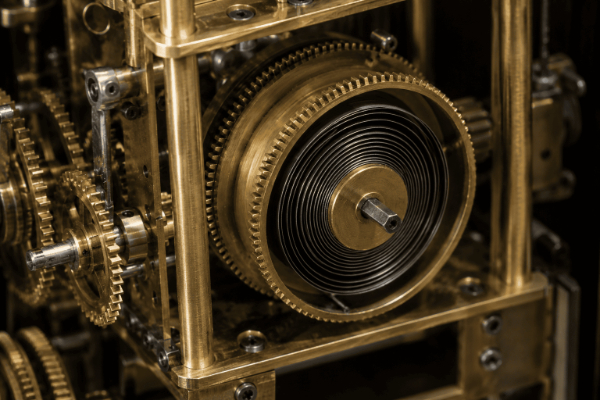

Hộp cót (Mainspring Barrel) của đồng hồ

3. Nguyên lý hoạt động của đồng hồ quả lắc

Về cơ bản, đồng hồ quả lắc vận hành theo một chu trình khép kín, trong đó năng lượng được tích trữ, truyền đi và kiểm soát liên tục. Có thể hình dung nguyên lý hoạt động qua các bước sau:

• Tích trữ năng lượng: Quả tạ được nâng lên hoặc dây cót được lên dây để tích trữ năng lượng cơ học.
• Truyền động: Năng lượng được giải phóng và truyền qua hệ thống bánh răng. Các bánh răng bắt đầu chuyển động nhưng tốc độ không được thả tự do.
• Kiểm soát tại bộ thoát: Bánh xe thoát được mỏ neo khóa và nhả theo từng nhịp. Cơ cấu này chia nhỏ quá trình giải phóng năng lượng thành những xung đều đặn.
• Duy trì dao động của con lắc: Mỗi chu kỳ, bộ thoát truyền một xung lực nhỏ cho con lắc để bù lại năng lượng mất đi do ma sát và lực cản.
• Hiển thị thời gian: Chuyển động được truyền đến các trục kim, giúp kim giờ và kim phút di chuyển trên mặt số. Nếu có cơ cấu điểm chuông, một phần năng lượng cũng được sử dụng để kích hoạt búa hoặc chuông.

Nhờ chu trình này, cấu tạo đồng hồ quả lắc có thể biến nguồn năng lượng được tích trữ ban đầu thành chuyển động ổn định và liên tục. Con lắc giữ vai trò điều tiết, trong khi bộ thoát đảm nhiệm việc phối hợp giữa dao động và chuyển động của bánh răng.

4. Những yếu tố ảnh hưởng đến độ chính xác của đồng hồ quả lắc

Dù có cấu tạo cơ khí được tính toán chính xác, đồng hồ quả lắc vẫn có thể sai lệch do điều kiện môi trường và tình trạng của bộ máy. Một số yếu tố cần đặc biệt lưu ý gồm:

• Chiều dài và nhiệt độ của con lắc: Nhiệt độ thay đổi có thể khiến vật liệu của thanh con lắc giãn nở hoặc co lại, làm thay đổi chiều dài hiệu dụng và ảnh hưởng đến chu kỳ dao động. Các nhà chế tác lịch sử từng phát triển nhiều loại con lắc bù nhiệt để hạn chế vấn đề này.
• Vị trí đặt và độ thăng bằng: Đồng hồ cần được đặt hoặc treo ổn định, đúng tư thế để con lắc dao động đều. Nếu bộ máy bị nghiêng, chuyển động của mỏ neo và con lắc có thể không còn cân đối.
• Ma sát và tình trạng dầu bôi trơn: Các trục, bánh răng và điểm tiếp xúc trong bộ máy cần được bảo dưỡng phù hợp. Dầu bôi trơn bị khô, biến chất hoặc sử dụng không đúng loại có thể làm tăng ma sát và ảnh hưởng đến khả năng vận hành.
• Độ mòn của linh kiện: Bánh răng, pallet, trục hoặc các chi tiết cơ khí bị mòn có thể khiến bộ máy hoạt động kém ổn định. Trường hợp này nên được kỹ thuật viên kiểm tra thay vì tự ý tháo lắp.
• Biên độ dao động của con lắc: Con lắc cần duy trì dao động phù hợp để bộ thoát có thể làm việc ổn định. Khi đồng hồ có dấu hiệu chạy nhanh, chậm bất thường hoặc thường xuyên dừng, việc kiểm tra và căn chỉnh bộ máy là cần thiết.

Việc bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề trong cấu tạo của đồng hồ quả lắc, hạn chế tình trạng sai giờ và kéo dài tuổi thọ của các chi tiết cơ khí.

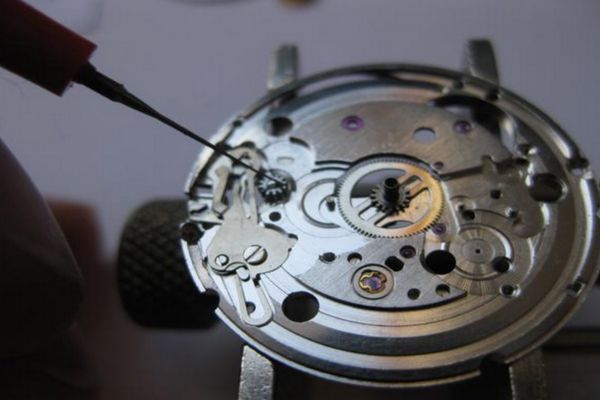

Ma sát và tình trạng dầu bôi trơn ảnh hưởng đến đồng hồ

5. Dịch vụ bảo dưỡng và sửa chữa đồng hồ cơ học uy tín tại Đồng hồ Galle

Đồng hồ quả lắc sở hữu bộ máy cơ học gồm nhiều chi tiết liên kết với nhau, vì vậy việc kiểm tra, vệ sinh và căn chỉnh cần được thực hiện đúng kỹ thuật. Đặc biệt, khi đồng hồ có dấu hiệu chạy nhanh, chạy chậm, dừng bất thường hoặc phát ra âm thanh khác lạ, việc tự tháo bộ máy có thể làm ảnh hưởng đến các chi tiết bên trong.

Tại Đồng hồ Galle, khách hàng có thể sử dụng dịch vụ bảo hành và sửa chữa đồng hồ thông qua hệ thống trung tâm bảo hành Galle Care:

• Galle Care tiếp nhận bảo hành và sửa chữa cho cả đồng hồ mua tại Đồng hồ Galle và đồng hồ không mua tại hệ thống,
• Chi phí sửa chữa được thông báo rõ ràng, minh bạch và hợp lý ngay khi kỹ thuật viên kiểm tra tình trạng sản phẩm đối với trường hợp hết bảo hành.
• Quy trình kiểm tra tập trung vào tình trạng bộ máy, khả năng vận hành của các chi tiết, độ ổn định của cơ cấu và những dấu hiệu bất thường.
• Với các mẫu đồng hồ cơ học có cấu tạo phức tạp, kỹ thuật viên sẽ xác định nguyên nhân trước khi sửa chữa giúp hạn chế can thiệp không cần thiết và đảm bảo bộ máy được xử lý phù hợp.

Trung tâm chuyên kiểm tra, bảo hành và sửa chữa chuyên nghiệp Galle Care

Nếu đồng hồ quả lắc đang gặp vấn đề về sai giờ, dừng máy hoặc cần kiểm tra, khách hàng có thể liên hệ trung tâm bảo hành của Đồng hồ Galle để được tiếp nhận và tư vấn. Hệ thống hiện có các cơ sở bảo hành tại Hà Nội và TP. Hồ Chí Minh.

Hiểu rõ cấu tạo đồng hồ quả lắc giúp người dùng sử dụng, bảo quản và nhận diện sớm những dấu hiệu bất thường. Mỗi bộ phận từ con lắc, bộ thoát đến bánh răng đều góp phần duy trì chuyển động nhịp nhàng của đồng hồ. Để tìm hiểu thêm về đồng hồ, bạn có thể tham khảo thông tin tại Đồng hồ Galle.
