Cấu tạo hộp xoay đồng hồ cơ: Khám phá chi tiết các bộ phận

Cấu tạo hộp xoay đồng hồ gồm nhiều bộ phận như vỏ hộp, động cơ xoay, mâm đỡ, bộ điều khiển và nguồn điện để tạo chuyển động đều cho đồng hồ cơ. Mỗi chi tiết đảm nhiệm một vai trò riêng, trong bài viết dưới đây, Đồng hồ Galle sẽ giúp bạn tìm hiểu cấu tạo hộp xoay đồng hồ, nguyên lý vận hành và những yếu tố cần lưu ý khi lựa chọn sản phẩm phù hợp.

1. Tổng quan về nguyên lý hoạt động của hộp xoay đồng hồ

Hộp xoay đồng hồ là thiết bị hỗ trợ duy trì năng lượng cho đồng hồ cơ tự động khi không được đeo trong thời gian dài. Thiết bị mô phỏng chuyển động của cổ tay thông qua cơ chế xoay liên tục hoặc theo chu kỳ, giúp rotor bên trong đồng hồ chuyển động và lên cót cho bộ máy.

Hộp xoay đồng hồ mô phỏng chuyển động cổ tay, giúp duy trì năng lượng cho đồng hồ cơ

Hộp xoay thường gồm một động cơ điện, bộ điều khiển và trục xoay để giữ đồng hồ. Khi motor hoạt động, trục xoay đưa đồng hồ chuyển động theo những hướng và chu kỳ được thiết lập sẵn. Chuyển động này làm rotor của đồng hồ cơ tự động quay, từ đó truyền năng lượng đến dây cót để duy trì khả năng vận hành.

• Động cơ điện: Cung cấp lực xoay cho bộ phận giữ đồng hồ, thường vận hành với tốc độ chậm và ổn định.

• Trục xoay: Kết nối với motor và đưa đồng hồ chuyển động theo chiều hoặc chu kỳ được cài đặt.

• Cơ chế lên cót tự động: Khi rotor bên trong đồng hồ chuyển động, năng lượng cơ học được truyền vào hệ thống lên cót, giúp duy trì mức năng lượng của dây cót.

Hộp xoay đồng hồ có thể giúp:

• Duy trì năng lượng: Giữ dây cót ở trạng thái đủ năng lượng để đồng hồ tiếp tục vận hành khi không đeo.

• Hạn chế phải cài đặt lại: Đồng hồ ít bị dừng nên người dùng không phải chỉnh lại giờ, ngày hoặc các chức năng lịch sau mỗi lần lấy ra sử dụng.

• Bảo quản đồng hồ: Hộp xoay đồng thời đóng vai trò như không gian lưu trữ, giúp hạn chế bụi bẩn và giảm nguy cơ va chạm với các vật dụng khác.

2. Chi tiết các bộ phận cấu thành nên một chiếc hộp đồng hồ xoay

Một chiếc hộp xoay đồng hồ thường gồm vỏ hộp, động cơ xoay, khay đỡ và gối bọc, hệ thống điều khiển cùng các bộ phận cung cấp nguồn điện.

2.1. Vỏ máy và khung bảo vệ bên ngoài

Vỏ máy và khung bảo vệ tạo nên kết cấu bên ngoài của hộp xoay, đồng thời bảo vệ motor, bảng mạch và các linh kiện bên trong. Bộ phận này thường được làm từ gỗ, kim loại, da, nhựa hoặc kết hợp kính tùy theo thiết kế. Ngoài chức năng bảo vệ, vỏ hộp còn góp phần tạo vẻ sang trọng và chắc chắn cho sản phẩm.

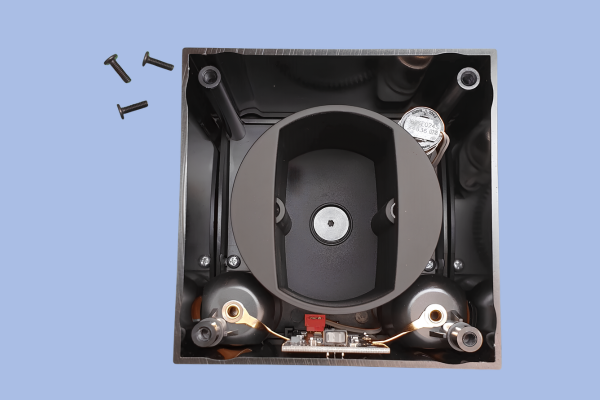

Vỏ máy và khung bảo vệ bên ngoài hộp xoay đồng hồ

2.2. Động cơ xoay (Motor)

Động cơ xoay là bộ phận tạo ra chuyển động cho khay đỡ đồng hồ thông qua cơ cấu truyền động. Motor thường có kích thước nhỏ, vận hành với tốc độ chậm và có thể hỗ trợ xoay một chiều hoặc hai chiều. Một số hộp xoay sử dụng motor có khả năng hoạt động theo chu kỳ để kiểm soát thời gian xoay và nghỉ.

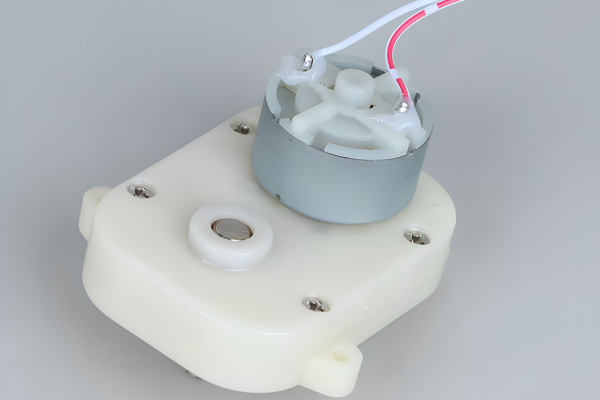

Động cơ xoay hộp xoay đồng hồ

2.3. Khay đỡ và gối bọc (Watch Pillow)

Khay đỡ là vị trí cố định gối bọc và đồng hồ trong quá trình thiết bị vận hành. Gối bọc thường sử dụng vật liệu mềm, có độ đàn hồi phù hợp để giữ dây và thân đồng hồ chắc chắn mà không gây trầy xước. Thiết kế này giúp đồng hồ duy trì vị trí ổn định khi khay xoay liên tục.

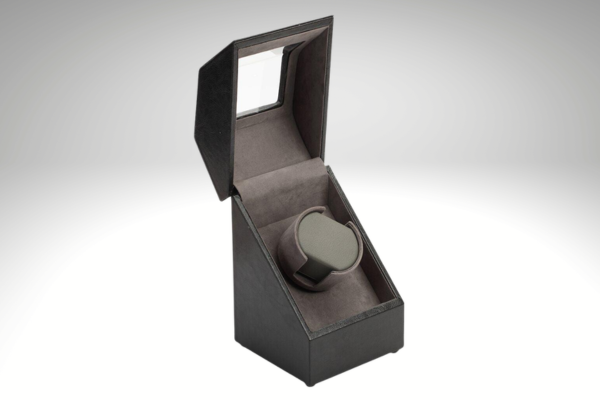

Khay đỡ và gối bọc hộp xoay đồng hồ

2.4. Đĩa cân bằng và Lò xo cân bằng

Đĩa cân bằng và lò xo cân bằng không thuộc cấu tạo của hộp xoay, mà là hai bộ phận quan trọng bên trong bộ máy đồng hồ cơ. Bánh xe cân bằng kết hợp với dây tóc để kiểm soát nhịp dao động và duy trì độ chính xác của đồng hồ. Khi hộp xoay làm rotor chuyển động, hệ thống lên cót của đồng hồ tiếp nhận năng lượng và duy trì hoạt động của bộ máy.

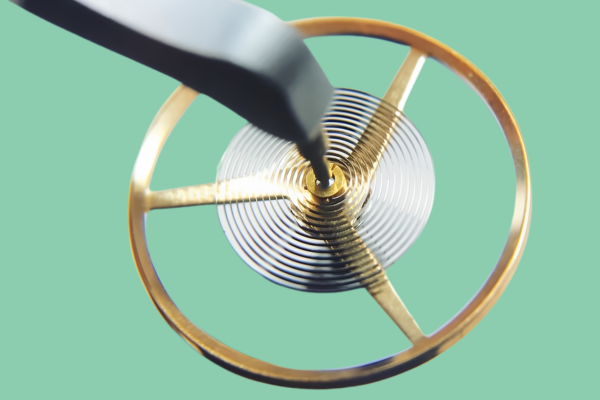

Đĩa cân bằng và Lò xo cân bằng hộp xoay đồng hồ

2.5. Cơ cấu khóa (Clutch) và Cơ chế tạm dừng (Stopwork)

Clutch và Stopwork xuất hiện trong các cơ cấu khác nhau của đồng hồ cơ. Clutch thường liên quan đến cơ chế truyền hoặc ngắt truyền động, trong khi Stopwork có nhiệm vụ giới hạn hoặc kiểm soát chuyển động trong một số thiết kế bộ máy.

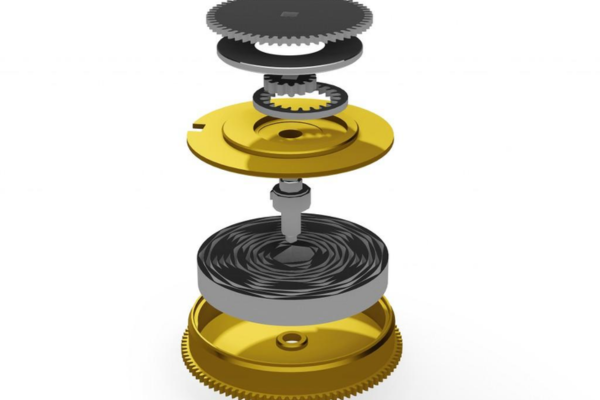

Cơ chế tạm dừng (Stopwork) hộp xoay đồng hồ

2.6. Bảng mạch điều khiển vi xử lý thông minh

Bảng mạch điều khiển đóng vai trò quản lý hoạt động của hộp xoay, kết nối motor với các nút hoặc hệ thống cài đặt. Mạch có thể kiểm soát hướng quay, thời gian hoạt động, thời gian nghỉ và số vòng quay mỗi ngày tùy từng thiết kế. Ở các mẫu cao cấp, bộ vi xử lý giúp thiết bị vận hành theo chu kỳ chính xác và phù hợp hơn với nhu cầu sử dụng.

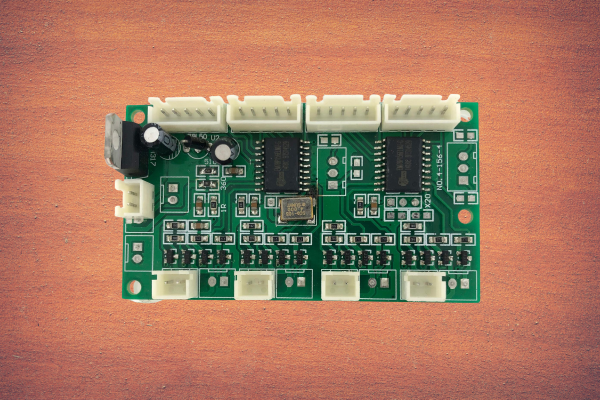

Bảng mạch điều khiển vi xử lý thông minh hộp xoay đồng hồ

3. Các chế độ xoay quan trọng và ý nghĩa đối với từng dòng đồng hồ

Thông số TPD (Turns Per Day) và chiều quay trên hộp xoay đồng hồ quyết định tần suất và hướng chuyển động để duy trì năng lượng cho đồng hồ cơ tự động. Khi tìm hiểu cách sử dụng hộp xoay đồng hồ, người dùng cần nắm rõ các thông số này để lựa chọn chế độ xoay phù hợp. Mỗi bộ máy có yêu cầu khác nhau, vì vậy nên đối chiếu thông số của caliber trước khi cài đặt.

• TPD (Turns Per Day): Là số vòng quay mà hộp xoay thực hiện trong 24 giờ. Mức TPD phổ biến thường nằm trong khoảng 600 - 1.000 vòng/ngày, nhưng con số phù hợp phải dựa trên yêu cầu của từng bộ máy.

• Clockwise (CW): Hộp xoay theo chiều kim đồng hồ. Chế độ này phù hợp với những bộ máy có rotor lên cót hiệu quả theo chiều này.

• Counter-Clockwise (CCW): Hộp xoay theo ngược chiều kim đồng hồ. Chế độ này dành cho những bộ máy cần chuyển động theo hướng ngược lại để truyền năng lượng vào dây cót.

• Bidirectional (Bidi): Hộp xoay luân phiên cả hai chiều, phù hợp với các bộ máy có cơ chế lên cót hai chiều.

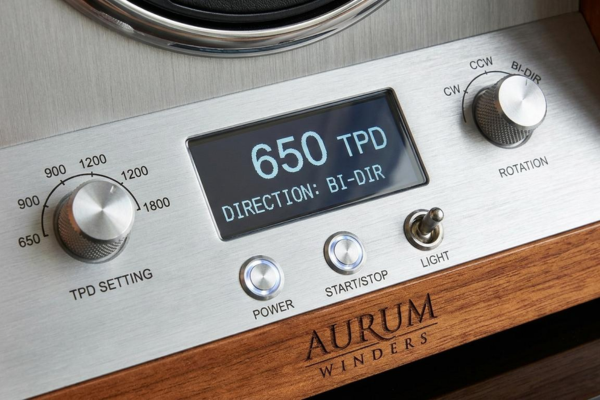

Các chế độ xoay quan trọng và ý nghĩa đối với từng dòng đồng hồ

4. Kinh nghiệm chọn mua hộp xoay đồng hồ bền đẹp và phù hợp

Khi chọn mua hộp xoay đồng hồ, cần cân nhắc cả khả năng vận hành, độ bền và mức độ tương thích với đồng hồ đang sử dụng. 6 tiêu chí dưới đây giúp lựa chọn sản phẩm phù hợp và hạn chế phát sinh lỗi trong quá trình sử dụng:

• Chọn hộp có TPD và chiều xoay tùy chỉnh: Ưu tiên sản phẩm cho phép thiết lập TPD, Clockwise, Counter-Clockwise và Bidirectional. Khả năng điều chỉnh linh hoạt giúp hộp xoay tương thích với nhiều bộ máy automatic khác nhau thay vì chỉ phù hợp với một nhóm đồng hồ nhất định.

• Ưu tiên motor hoạt động êm và ổn định: Motor là bộ phận làm việc liên tục nên ảnh hưởng trực tiếp đến độ bền của hộp xoay. Sản phẩm tốt cần có chuyển động đều, ít rung và hạn chế tiếng ồn, đặc biệt khi đặt hộp trong phòng ngủ hoặc không gian yên tĩnh.

• Kiểm tra khay đỡ và gối đồng hồ: Gối đỡ cần có độ mềm vừa phải để giữ đồng hồ chắc chắn nhưng không tạo áp lực quá lớn lên dây đeo. Kích thước khay cũng phải phù hợp để đồng hồ không bị xê dịch hoặc va vào thành hộp trong quá trình xoay.

• Chú ý chất liệu và độ hoàn thiện: Vỏ hộp nên có kết cấu chắc chắn, bản lề và khóa hoạt động ổn định, bề mặt hoàn thiện đồng đều. Các chất liệu như gỗ, kim loại, da hoặc vật liệu cao cấp không chỉ quyết định độ bền mà còn ảnh hưởng đến tính thẩm mỹ và khả năng bảo vệ đồng hồ.

• Chọn hộp có chế độ xoay và nghỉ hợp lý: Hộp nên cho phép thiết lập chu kỳ xoay – nghỉ thay vì bắt motor hoạt động liên tục. Cơ chế này giúp thiết bị vận hành phù hợp hơn với cách sử dụng thực tế và hạn chế hao mòn không cần thiết của motor.

• Ưu tiên sản phẩm có nguồn gốc và bảo hành rõ ràng: Hộp xoay chứa motor, bộ truyền động và bảng mạch nên chất lượng linh kiện ảnh hưởng lớn đến tuổi thọ sản phẩm. Sản phẩm có thương hiệu, thông số kỹ thuật minh bạch và chính sách bảo hành rõ ràng sẽ giúp dễ kiểm tra, sửa chữa hoặc thay thế linh kiện khi cần.

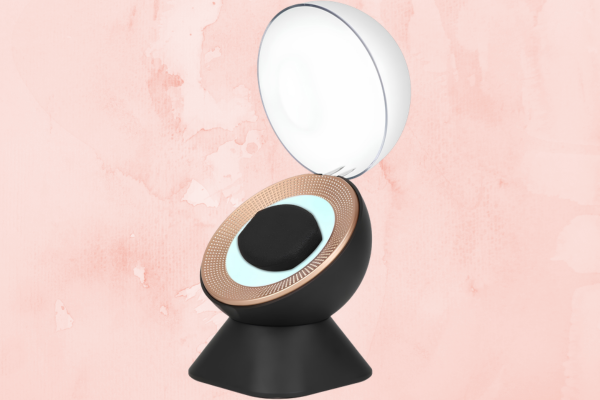

Hộp xoay đồng hồ có nguồn gốc, linh kiện và chính sách bảo hành rõ ràng

5. Khám phá các mẫu hộp xoay đồng hồ cao cấp chính hãng tại Đồng hồ Galle

Đồng hồ Galle cung cấp các dòng hộp xoay đồng hồ cao cấp hướng đến nhu cầu bảo quản và duy trì hoạt động cho đồng hồ cơ tự động. Khi lựa chọn sản phẩm, khách hàng có thể ưu tiên những ưu điểm nổi bật sau:

• Thiết kế sang trọng, hoàn thiện cao cấp: Hộp xoay có kiểu dáng tinh tế, sử dụng chất liệu bền đẹp và phù hợp với không gian trưng bày đồng hồ tại nhà, phòng làm việc hoặc tủ sưu tầm.

• Cơ chế xoay ổn định: Motor vận hành êm, tạo chuyển động đều và hạn chế rung lắc trong quá trình sử dụng. Hệ thống xoay được thiết kế để hỗ trợ duy trì năng lượng cho đồng hồ cơ tự động một cách ổn định.

• Nhiều chế độ cài đặt: Các mẫu hộp xoay có thể được trang bị nhiều chế độ xoay và mức TPD khác nhau, giúp người dùng lựa chọn thiết lập phù hợp với từng bộ máy automatic.

• Gối đỡ bảo vệ đồng hồ: Gối đỡ được thiết kế để cố định đồng hồ chắc chắn trong quá trình xoay, đồng thời hạn chế trầy xước hoặc va chạm không cần thiết với vỏ hộp.

• Bảo quản và trưng bày tiện lợi: Hộp xoay vừa hỗ trợ duy trì năng lượng cho đồng hồ vừa tạo không gian bảo quản gọn gàng, giúp bộ sưu tập luôn được sắp xếp ngăn nắp và dễ quan sát.

• Tư vấn và hậu mãi tại Đồng hồ Galle: Khách hàng có thể đến hệ thống showroom Đồng hồ Galle để được tư vấn lựa chọn hộp xoay phù hợp với số lượng đồng hồ, loại bộ máy và nhu cầu sử dụng. Khách hàng cũng có thể khám phá bộ sưu tập trực tuyến trên website Đồng hồ Galle hoặc ghé showroom gần nhất để được hỗ trợ chi tiết.

Cấu tạo hộp xoay đồng hồ giúp tạo chuyển động mô phỏng thao tác đeo tay, duy trì năng lượng cho đồng hồ cơ tự động khi không sử dụng. Hiểu rõ từng bộ phận giúp lựa chọn hộp xoay phù hợp và bảo vệ đồng hồ tốt hơn. Để được tư vấn, hãy liên hệ Đồng hồ Galle qua hotline 1800 6785 hoặc ghé showroom trên toàn quốc.
